- 产品品牌：其他品牌
- 产品型号：HM-60

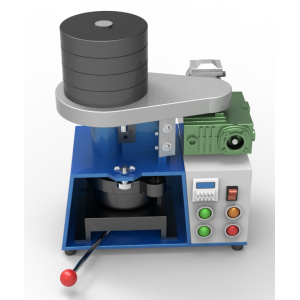

- 产品名称：HM-60哈氏可磨性指数测定仪
产品说明:
HM-60型煤的哈氏可磨性指数测定仪，依照国标GB2565-87《煤的可磨性指数测定方法》（哈德格罗夫法）设计制造的，是在不改变主体结构的条件下重新优化设计，在机体和研磨碗底部增添了顶推式上碗结构，改用电子数显式转数控制器，解决了操作时手托上碗的笨重劳动，并提高了测定仪的可靠性，使其成为更新换代的新产品。
哈氏可磨性指数测定仪，是专供测定烟煤和无烟煤可磨性的一种仪器。测定结果用哈氏可磨性指数表示，指数越大，表明越容易磨碎。
该仪器的测定结果能够正确地反映煤磨碎的难易程度，为磨煤机的设计和运行提供依据。 工作原理与结构特征 哈氏可磨性指数测定仪的工作原理，是根据磨碎定律(即磨碎煤粉所消耗的能量与煤粉产生的新表面积成正比),把制好的一定粒度范围的煤样放在哈氏仪里磨碎,然后筛分、称重、对照、校准图表,查出可磨性指数.
主要技术数据:
1、主轴转速：20±1转/分钟
2、工作转数:60±0.25转
3、负荷力:284±2N
4、电动机功率:90W
5、转速:1400转/分钟
6、电源电压:380V或220V两种，订购时未说明默认发货380V
7、仪器重量:90kg
8、外型尺寸(长×宽×高):440×380×500mm
工作原理与结构特征:
哈氏可磨性指数测定仪的工作原理，是根据磨碎定律(即磨碎煤粉所消耗的能量与煤粉产生的新表面积成正比)，把制好的一定粒度范围的煤样放在哈氏仪里磨碎，然后筛分、称重、对照、校准图表，查出可磨性指数。
哈氏仪的结构主要由上碗机构、蜗轮箱、传动齿轮、研磨环和研磨碗料钵、电机以及智能转数控制器组成。
电机和蜗轮箱安装在电机座上，固定在机座的右侧，主轴装在机体的中央，其上部装有大齿轮，配重块和用于传感转数的磁钢，下部连接有研磨盘,其总负荷力284±2N，钢制的研磨料钵内有水平轨道(弧形槽)。在轨道内有八个直径为25.4毫米的钢球，电动机驱动蜗轮箱和齿轮的传动，以20转/分的转速带动主轴运转，并驱动研磨环和八个钢球进行工作。
上碗机构置于机体和研磨料钵的底部，由桥形底座、螺旋凸盘、托碗芯轴、手柄等机件组成。当扳动手柄时，带动螺旋凸盘回转，从而形成芯轴的垂直升降运动，藉以完成上碗操作。
电气控制系统由智能转数控制器、磁性传感器组成。启动时按下启动按钮，仪器开始运转，记数装置开始记录转数，液晶屏能显示工作转数，并可以在主轴旋转60转后自动停机，若主机发生故障时可以直接按下停止按钮，进行急停，再次启动转数可以累加。操作:
1、工作前应进行试运转，检查运转是否正常，转数控制器和自动停机装置是否灵敏可靠，以保证60转自动停止。
2、彻底清扫研磨碗、研磨环和钢球,把钢球尽可能均匀地分布在研磨碗内。
3、称50克粒度为0.63~1.25mm的煤样，均匀分布在磨碗内，并平整表面，将落在研磨碗凸起部分和球上面的煤样扫到钢球周围。
4、在研磨碗内，装好煤样和钢球、研磨环后，其放入桥形底座上的予定位置处，注意主轴和研磨环十字槽方位对正,确认无误后，动上碗机构的手柄，向右运转，使研磨碗顶升到位，再将其挂在机体两侧的异型螺栓上，拧紧螺母。此时,研磨碗通过钢球，研磨环将主轴顶起，使主轴的全部负荷为284N，均匀地施加在八只钢球上。研磨碗的工作位置是否正确，应检查研磨碗的两耳与机体止口平面的间隙是否一致，否则需调整两个异形螺栓的松紧度。
5、将转数控制器数字清除到零位,起动电动机,运转60转后自动停止。
6、松开异形螺栓，卸下研磨碗，把钢球和磨碎的煤都倒在套筛200目筛上的保护筛里，并把粘附在研磨环上、研磨碗里及钢球上的煤粉都仔细地刷到保护筛里，然后把钢球放回研磨碗内，从保护筛的内侧和下侧把煤粉刷到200目筛内。
7、按有关规定进行筛分、称重。由通过200目筛的煤样重量查校准图表,得到可磨性指数。
8、为使研磨碗拆装方便，在卸研磨碗时，先将拔叉(随机附件)，垫在主轴垫圈的下部，此时拆卸轻便容易，下次装上研磨碗后（轴被托起）再将拔叉取出，方可开动仪器。提示及声明： HM-60哈氏可磨性指数测定仪该产品信息以生产厂商提供为准，由于产品的批次问题，实际产品的包装、产地以及附件等可能会与本站有出入，千尊仪器网 www.qianzun17.com 只能确保为原厂正货！并且保证与当时市场上同样主流新品一致。若本网站没有及时更新，请大家谅解与纠正！ 反馈邮箱: kefu@qianzun17.com相关文章：
